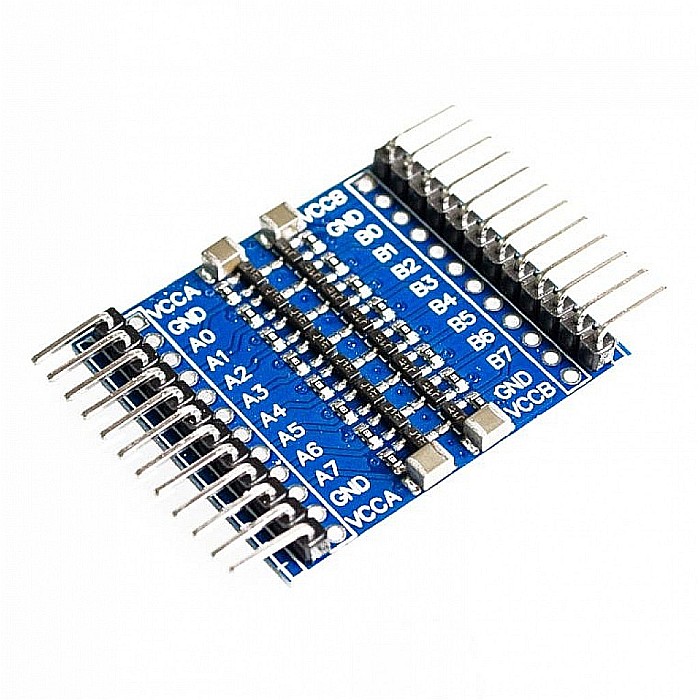

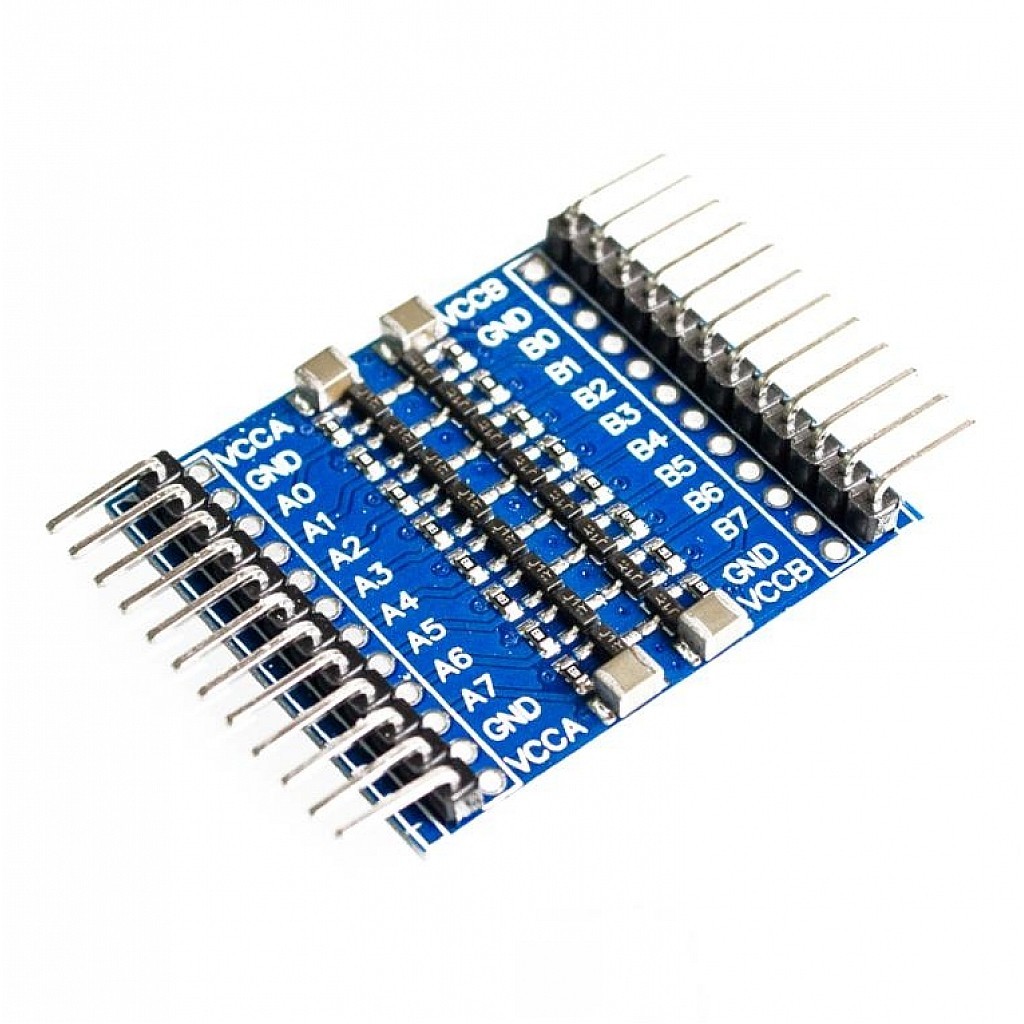

Conversie bidirecțională cu 8 canale între logica de înaltă tensiune și logica de joasă tensiune, realizând conversia bidirecțională între ax și BX.

Interval de conversie: 1.8-6V

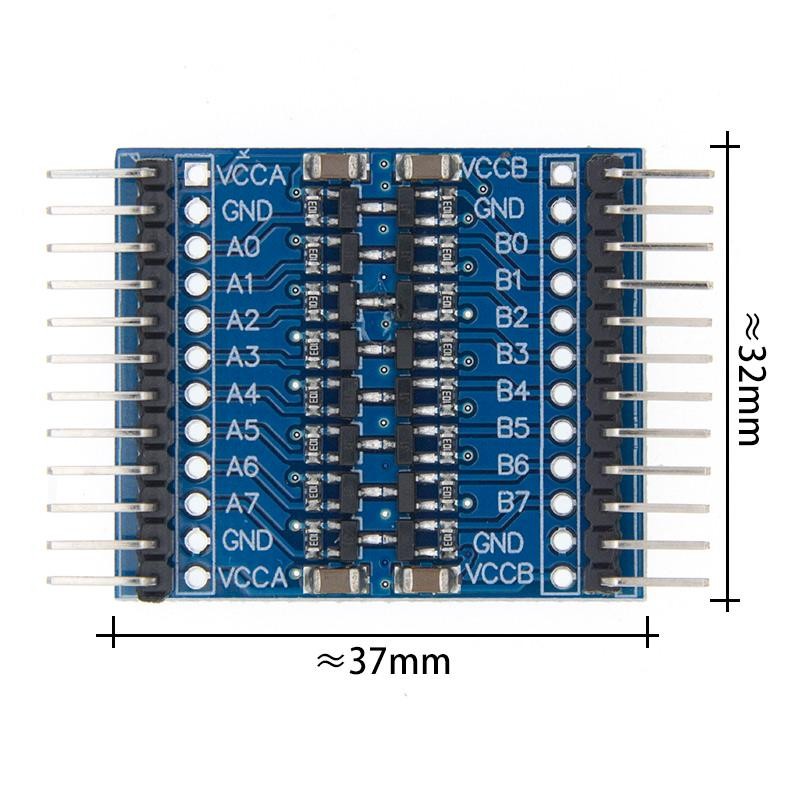

Dimensiunea modulului: 37mm x 32mm

Instructiuni (de ex pentru conversia bidirectionala 3,3V - 5 V)

Vcca conectat la o sursă de alimentare de 3,3V

Vccb conectat la o sursă de alimentare de 5V

GND este conectat la polul negativ al sursei de alimentare, iar cele doua surse de alimentare sunt impamantate impreuna

Intrare Ax 3,3V TTL, iesire BX nivel TTL de 5 V

Intrare BX 5V TTL, iesire ax 3,3V nivel TTL
