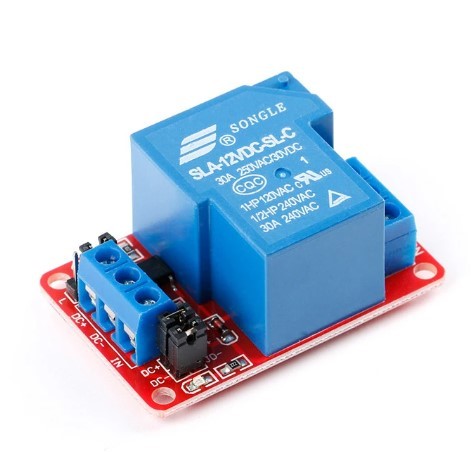

Modul 1 releu 12V, actionare high level sau low level prin intermediul jumperului

• Tensiune de contact: 240VAC / 30VDC 30A
• Intrare: 12V high level trigger
• Dimensiuni: 50 x 33 x 24mm
• Curent static: 5mA

Indicator luminos de alimentare (verde), indicator luminos de stare a releului (rosu) .

4 gauri de fixare cu diametru de 3.1mm; distantele intre gaurile de prindere 44.5*27.5mm.


Parametri tehnici (versiune releu / curent repaus / curent maxim / curent de declansare / tensiune de declansare high/low):

•  12V 5mA 80mA 2-4mA 0-4V 4.5-12V

Descrierea interfeței modulului:

1. DC+: polul pozitiv al alimentării DC a modulului (polul pozitiv al tensiunii de declanșare)

2. DC-: polul negativ al alimentării DC a modulului (polul negativ al tensiunii de declanșare)

3. IN: terminal de declanșare semnal (tensiunea de declanșare implicită este aceeași cu tensiunea de alimentare)

4. JD+: polul pozitiv al tensiunii de control a releului

5. JD-: polul negativ al tensiunii de control a releului

6. DC+ și JD+ sunt conectate între ele prin jumper, la fel DC- și JD-, iar terminalul de declanșare are aceeași tensiune ca terminalul de control al releului

7. Selectarea modului de declanșare la nivel logic ridicat sau scăzut – când jumperul este conectat la terminalul L, terminalul IN este declanșat la nivel logic scăzut; când este conectat la terminalul H, declanșarea este la nivel logic ridicat

8. Terminal normal închis (NC): contactul normal închis al releului

9. Terminal comun (COM): contactul comun al releului

10. Terminal normal deschis (NO): contactul normal deschis al releului
