Driver LV8729 cu radiator pentru extruder imprimanta 3D

Driverul LV8729, cu 128 subdiviziuni este o alegere bună pentru motorul pas cu pas Nema cu curent mai mic de 1,5A. Rezultatul: un motor silențios și precis.

Specificații:
Dimensiuni: 1.5mm * 2.0mm (similare cu driverele A4988 si DRV8825)
Curent maxim: 1.5A (implicit 0.8A)
Tensiunea de lucru: 6V-36V, recomandat 12V
Support subdivisions: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/1

ATENTIE: Asigurati-va ca directia de conectare e corecta pentru a nu deteriora cipul si placa de control.

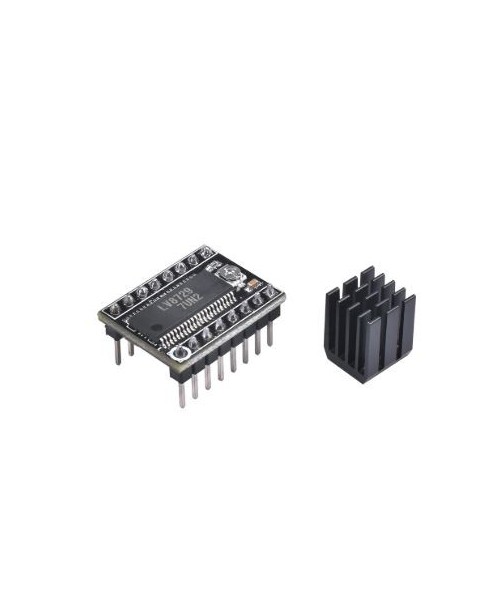

Vizualizati poza pentru descrierea pinilor.

Algoritmul de reglare a curentului și ajustarea acestuia:
1. Algoritmul curentului : i = Vref / 0.5, Vref implicit aproximativ 0.4V, deci curentul implicit 0.8A și curentul maxim 1.5A (rezistenta de pe spatele driverului este de 220)
2. Nu conectați motoarele cand masurati tensiunea; se pot arde.
3. Conectați atât sursa de alimentare, cât și sursa de alimentare USB cand masurati tensiunea.
4. Ajustari pentru driverul de potențiometru: reglați din nou după măsurare, pentru a evita arderea driverului.
5. Pentru a creste curentul, rotiti potențiometrul în sensul acelor de ceasornic încet. Pentru a reduce curentul rotiti în sens invers acelor de ceasornic.

LV8729 imbunatateste disiparea caldurii. Acesta foloseste 4 layere PCB pentru disipare precum si radiator cu valoarea implicita de 1A. Recomandabila utilizarea unui ventilator.
